Funcionarios provinciales recorrieron la semana pasada el obrador central del Acueducto del Río Colorado, asentado en las cercanías de la localidad de Pichi Mahuida -al Sur del límite provincial- y llegaron hasta Cuchillo Có, recorriendo los distintos tramos ya instalados y en funcionamiento a modo de prueba del Acueducto. En estos puntos recibieron explicaciones y datos técnicos sobre la complejidad de la obra, asi como también fueron informados de los plazos ejecutorios.

El informe oficial da cuenta que el avance de obra ejecutada -en el primer tramo- es del 90 % y que en el mes de junio de 2005 está previsto que el agua llegue por las cañerías subterráneas hasta Santa Rosa, sin precisar la fecha de inauguración de esta primera etapa.

La obra de toma del Acueducto
La obra de toma de agua se encuentra ubicada sobre la margen izquierda del río Colorado a unos mil metros aguas arriba de la descarga del río Curacó, en las inmediaciones de Pichi Mahuida.

La obra de captación es del tipo toma libre con una abertura de 10 metros dividida en tres secciones donde se alojan rejas, vertederos y compuertas de cierre y a continuación se encuentra una cámara sedimentadora con un recinto de bombeo.

A su vez, la planta de tratamiento está instalada en una meseta de 3.800 metros de la toma, la que tiene unos 40 metros de altura respecto de ésta. Dicha cámara tendrá una capacidad para tratar el caudal máximo posible de 2 metros cúbicos de agua por segundo a través de tres módulos de tratamiento, integrados por una cámara de carga y con la totalidad del manejo computarizado.

En esta primera etapa se construyó un módulo y se dejaron previstos espacios para las obras futuras, acorde se vaya produciendo la demanda con el Acueducto en pleno funcionamiento. El Acueducto del río Colorado conducirá agua potable y no cruda, lo que exige un sistema de cloración en toda la línea, tanto de cloro en estado líquido como gaseoso, garantizando su calidad a lo largo del transporte.

La conducción del agua será por gravedad en diámetros de ductos importantes, con presiones significativas en determinados sectores. Es de destacar que la extensión del acueducto tiene un desarrollo de 263 kilómetros en el ducto principal y 268 km en los ductos secundarios.

La secuencia de obras ejecutadas sobre el troncal principal para esta primera etapa está ya en funcionamiento. En proyección al año 2037, el caudal máximo de diseño calculado será de 2 metros cúbicos por segundo, lo que equivale a 7.200 metros cúbicos por hora. Otro de los temas a tener en cuenta en la complejidad de la obra del acueducto es que de la cámara de carga se deriva el agua cruda a los floculadores, decantadores, filtros rápidos, galerías de comando, planta de ablandamiento por resinas, edificio de dosificación de cloro gaseoso y se vierte agua potable a la cisterna (C2) de 2.500 m3 de capacidad, para realizar el bombeo al Ducto. En el predio de la Planta Potabilizadora, se ubican además los siguientes edificios e instalaciones: edificio de cloración; cubas para la preparación de salmuera, edificio para la preparación de sustancias químicas, edificio principal con sus secciones de laboratorios, talleres, sala de control, comando y servicios de oficinas de administración.

También se encuentran dentro del "corazón de la obra", la estación transformadora ET2 con su edificio de comando, estación transformadora auxiliar con su edifico de comando, Shelter con antena de comunicaciones, tanque elevado para distribución de agua al predio, sistema de riego por aspersión y goteo con cámaras para bombas de riego, edificio de hospedaje, edificio para unidad sanitaria, edificio de portería y oficina de CoTARC. En el mismo predio está localizada la estación de bombeo (EB2) y Cisterna C", desde la cual se realiza la impulsión a la cisterna principal.

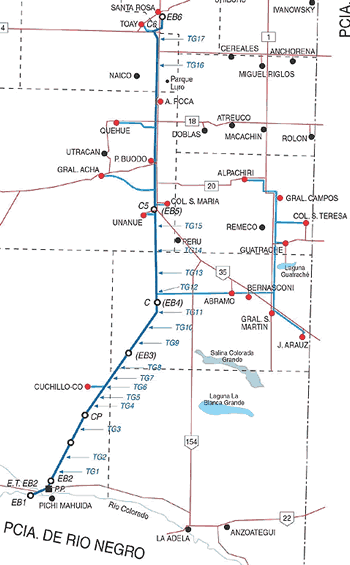

Primera Etapa del Acueducto Troncal y Secundario. Referencias: «EB»: Estación de Bombeo. «TG»: Tomas Ganaderas. «C»: Depósito de Carga y Reserva.

Sistema de abastecimiento eléctrico a las Estaciones de Bombeo y Planta Potabilizadora
Este aspecto de la obra es de fundamental importancia dada su complejidad técnica. Esta conformado por 105 km de línea eléctrica de 132 Kv. entre Puelches y la planta de tratamiento, con la ampliación de la subestación transformadora de Puelches (obra ya terminada) y la construcción de la Estación Transformadora ubicada en la planta de tratamiento conformada por tres transformadores de 5 MVA cada uno de 132/13.2/6.6/0,38 Kv; 78 kms de líneas eléctricas de 33 Kv, 9 km. de líneas eléctricas de 13.2 Kv, con varias subestaciones de transformación intermedia, tableros, celdas y equipos de onda portadora. En construcción está una línea eléctrica de 13,2 Kv, para dar energía a cisterna principal, estación de bombeo Nº 3 y la localidad de Cuchillo Có.

Otro aspecto destacable es que a 113 km de la Planta Potabilizadora, se construyó la totalidad de la obra civil quedando pendiente de montaje a futuro, las bombas impulsoras y protecciones al sistema y la instalación funcionando para la primera etapa de la estación de cloración con sistema gaseoso. El accionar de los dispositivos de inyección, lo determina la condición de agua en la cisterna Nº 5 ubicada a 50 km aguas abajo.

Acueducto Troncal, secundarios y ramales
Se está desarrollando en la 1era. Parte, entre Pichi Mahuida y Santa Rosa, pasando por Padre Buodo y Ataliva Roca, con una longitud total de aproximadamente 265 km y diámetros de 1.200 y 1.100 mm. La cañería del Acueducto Troncal es de plástico reforzado con fibra de vidrio (PRFV). Se han ejecutado en la primera etapa, 6 acueductos secundarios con sus respectivos ramales, construidos con material de polietileno de alta densidad, los que servirán a las distintas ciudades y localidades previstas. Estarán alimentadas por el Acueducto Troncal, con un desarrollo de 270 km y diámetros variables entre 75 y 450 mm, incluyendo las obras de cabeceras, sistemas de cloración líquida y estaciones de entrega en las localidades.

A lo largo de la red de acueductos se han instalado cámaras compensadoras, válvulas reguladoras de presión, válvulas reguladoras de caudal, válvulas de aire, válvulas de desagüe, válvulas para toma de agua, válvulas seccionadoras, medidores de caudal, medidores de presión y medidores de niveles de cisternas.

Fibra Óptica
Se encuentra en construcción una Red de Fibra Óptica que, en la 1ra. etapa tendrá una extensión de 580 km. Parte de esta red acompañará al Acueducto Troncal y Secundarios, desde Santa Rosa hasta la localidad de Alpachiri. Para cerrar el anillo sur de la red de fibra óptica, el tendido fuera de la traza del acueducto pasa por las localidades de Guatraché, Miguel Riglos, Uriburu y Anguil para terminar, entrando por el Sur, en la ciudad de Santa Rosa. Las señales que hacen a la operación del acueducto llegarán a un Centro de Operación ubicado en Santa Rosa.
El excedente de la capacidad de fibra contará con un Centro de Gestión y Operación (C.G.O.), también ubicado en la ciudad capital.

Control y Comando
El sistema de comando automatizado se basa en: a) SCADA: Control de Supervisión y Adquisición de Datos. Es un software de programas de aplicación para el control de procesos y acopio de datos en tiempo real desde sitios remotos y permite controlar condiciones. b) SCPA: Sistema de control de producción de agua. Genera una lógica para mantener niveles de agua en la Cisterna Principal y producción de agua. c) SCC: Sistema de control de cloración. Genera una supervisión de la cloración en todo el acueducto y ramales secundarios, ordenando acciones.
